На основе последних исследований представляем новейшую разработку – энергоэффективные двухступенчатые винтовые компрессоры.
Что такое 2-х ступенчатый винтовой воздушный компрессор?

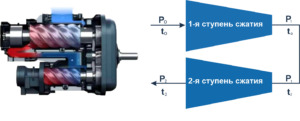

Процесс 2-х ступенчатого сжатия:
Атмосферный воздух через воздушный фильтр поступает в 1-ую ступень сжатия, в камере сжатия воздух смешивается с малой частью масла, и давление поднимается до промежуточного значения. Затем воздушно-масляная смесь проходит через охлаждающий контур, где смешивается с большим объемом масла, с помощью чего происходит снижения температуры.
После снижения температуры воздух поступает во 2-ую ступень сжатия, где происходит сжатие до заданного значения. Воздух необходимой производительности и давление поступает в выпускной патрубок.

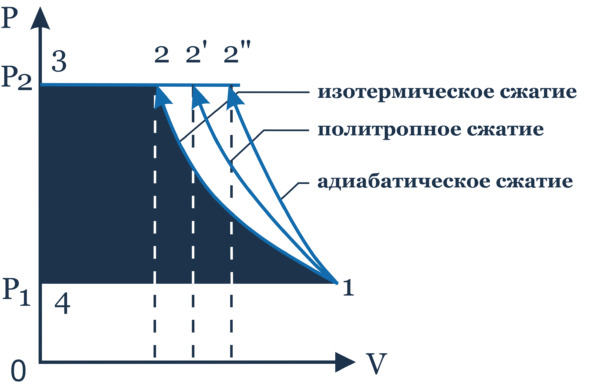

Анализ термодинамического принципа компрессора (P-V)
В процессе сжатия, давление поднимается со значения P1 до P2. Три разновидности процесса указано на рис. снизу.
Очевидно, что при изотермическом сжатии, потребление энергии минимальное. А при адиабатическом сжатии потребление максимальное. К сожалению, в промышленности не возможно обеспечить изотермическое сжатие. Компрессор с 2-х ступенчатым сжатием является политропным.

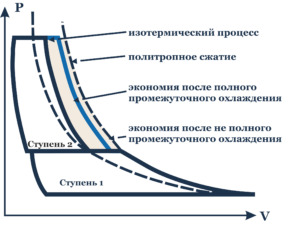

Термический анализ компрессора с 2-х ступенчатым сжатием
Причина экономия мощности — Промежуточное охлаждение
Соотношение экономии мощности к охлаждению
Полное охлаждение: охлаждение до впускной температуры в одну ступень сжатия
Не полное охлаждение: увеличение впускной температуры в соотношении с 1-ой ступенью сжатия на 3 увеличивает энергопотребление на 1%.
Понижение коэффициента сжатия увеличивает энергоэффективность
Воздух из стороны высокого давления стремится попасть в сторону низкого давления. Соответственно чем выше коэффициент сжатия, тем выше обратный поток. Если сравнивать винтовую пару одинаковой мощности, обратный поток винтовой пары с 2-х ступенчатым сжатием будет меньше из-за низкого коэффициента сжатия. Винтовая пара с 2-х ступенчатым сжатием уменьшила потери связанные с обратным потоком, увеличила производительность и уменьшила энергопотребление.
Преимущества низкого коэффициента сжатия:
- Уменьшение теплоты сжатия и минимальное повышение температуры в камере сжатия повышает эффективность
- Большое снижение осевой и радиальной нагрузки на роторы. В следствии повышение срока службы подшипников и роторов
- Не более 2000 об/мин – это низкий уровень шума
- Экологичность. Высокая эффективность – это забота об окружающей среде.

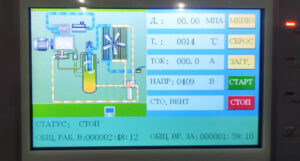

Цветной сенсорный контроллер – новейшая разработка в компрессоростроении
Описание контроллера:
- Полноцветный сенсорный экран, легкость использования и простота интерфейса
- Возможность установки в любую модель компрессора
- Возможность подключения функции отправки SMS при нештатных ситуациях
- Сохранение истории ошибок до 100 дней
- Интегрирован с датчиком давления и датчиком температуры
- Возможность подключения RS-485, поддержка протокола MODBUSRTU (дистанционное управление)
- Язык: русский/английский.
