Классификация и типы поршневых компрессоров
Данная техника имеет множество разновидностей и отличается по следующим параметрам:
- По действию. Существуют устройства простого и двойного действия;
- С одним или несколькими цилиндрами;
- С одноступенчатым или сложным типом сжатия;
- Конструкция. На рынке представлены компрессоры вертикального, горизонтального и углового типа, у которых бывает последовательное или параллельное размещение цилиндров, а также простой или дифференциальный поршень;
- Тип системы охлаждения: воздушная и жидкостная;
- По количеству оборотов вала: медленные и быстрые;
- Производительность. С небольшой (до 1000 л/мин), средней (до 10000 л/мин) и высокой производительностью (более 10000 л/мин);
- Давление воздуха. Низкое (до 30 атмосфер), среднее (до 60 атмосфер), высокое (до 350 атмосфер) и сверхвысокое (свыше 350 атмосфер).
Принцип работы воздушного поршневого компрессора
Главные компоненты конструкции можно разделить на несколько групп:
- Цилиндровая;
- Поршневая;
- Механизмы движения;
- Система контроля и регулирования;
- Система подачи смазки;
- Охлаждающие элементы;
- Монтажные детали.
Схема устройства поршневого компрессора. По своей конструкции эта пневматическая станция представляет собой прочный металлический корпус, который имеет вертикальный или горизонтальный цилиндр. Основными подвижными элементами конструкции являются поршень и клапаны, которые выполняют функции всасывания и нагнетания.
Главную работу выполняет металлический поршень, во время первой фазы движения осуществляется всасывание воздуха, а во время второй - его сжатие. В течение этого времени происходит закрытие входного клапана, а нагнетательный клапан направляет сжатый газ в магистраль.
Этот цикл постоянно повторяется для обеспечения потребляющей техники пневматической энергией под давлением необходимого уровня.
Особенности, преимущества и недостатки
Из преимуществ воздушных поршневых компрессоров можно отметить:
- Высокую энергоэффективность;
- Компактные габариты и небольшой вес;
- Удобство управления и простота технического обслуживания;
- Возможность быстрого ремонта и низкая стоимость запчастей;
- Стойкость к погодным и климатическим воздействиям, а также возможность эксплуатации в загрязненных и запыленных местах;
Основными недостатками этих станций являются:
- Высокий уровень рабочего шума и вибраций;
- Необходимость периодических остановок в работе;
- Меньший моторесурс по сравнению с аналогами;
Воздушные поршневые компрессоры идеально подходят для использования в местах, где не требуется безостановочная подача пневматической энергии в течение длительного времени.

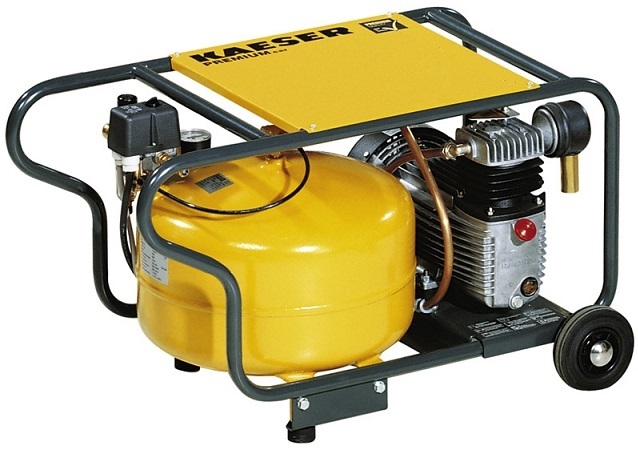

Эти устройства оснащаются ресиверами (баллонами для сжатого воздуха), которые выполняют функцию стабилизатора и исключают пульсации воздушного потока. Кроме того, ресивер дает возможность отключать устройство и использовать сжатый воздух из резерва.
